Mazda 3 BL (2009-13) Kabin İçi Trim Sökme Rehberi

kadir

Kıdemli Üye
Mesajlar
12,655
Konum
İstanbul
Araç Markası
Mazda 3 A/T İmp. 2012
Araç Renk ve Tip
Karamio-Sedan
Olsun ya da olmasın. Bu kulakçıklar da sadece japonyadaki 3 lerde kullanılmış. Vites artırma ve eksiltme de basitçe kabloların kısa devre yapılması ile sağlanıyor. Avensise niyetleniyorum, eğer satmazsam aracımı bunu uygulamayı düşünüyorum. 4 kablo ve 2 switch ve onlara bağlanacak ped lere bakar bu iş.
Alt yapi olmayinca kabloyu direksiyona tasimak sikinti olabilir

GT-I8552 cihazımdan Tapatalk kullanılarak gönderildi

Son düzenleme:

MutluTEKİR

Aktif
Mesajlar
4,586
Konum
Karabük
Araç Markası
2010 Mazda3 125000km
Araç Renk ve Tip
Granit Gri - Sedan
  • Konuyu Başlatan Konuyu Başlatan
  • #63
Alt yapi olmayinca kabloyu direksiyona tasimak sikinti olabilir

GT-I8552 cihazımdan Tapatalk kullanılarak gönderildi

Kulakçıkların illaki direksiyon ile dönmesi gerekmiyor. Direksiyon kolonunun plastiklerine montelenebilir ki çoğu araçta da öyle.


kadir

Kıdemli Üye
Mesajlar
12,655
Konum
İstanbul
Araç Markası
Mazda 3 A/T İmp. 2012
Araç Renk ve Tip
Karamio-Sedan
Deneyen olursa gormek lazim

GT-I8552 cihazımdan Tapatalk kullanılarak gönderildi


MutluTEKİR

Aktif
Mesajlar
4,586
Konum
Karabük
Araç Markası
2010 Mazda3 125000km
Araç Renk ve Tip
Granit Gri - Sedan
  • Konuyu Başlatan Konuyu Başlatan
  • #65
Avensise geçmezsem seve seve. :)

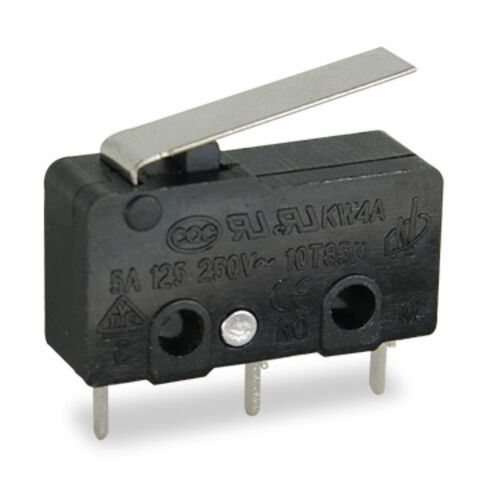

Şöyle bir anahtar direksiyon kolon kapağının iki yanına yerleştirilir. Bu uzun metal levhanın üstüne de aşağıdaki resim gibi bir pedal. Düz şekilde olanlar da olur.



Bu anahtarlar sağlam bir şekilde montelendikten sonra da, orta konsol çıkartılıp önceki resimlerde söylediğim vites değiştirme kabloları 4 tane vites üstündeki yerlere bağlanır ve direksiyon kolonuna kadar kablo çekilir. Gerekli yerlere kablolar bağlanır. Bu kadar basit.

Ama en büyük sorun. 4 vites için ne kadar gerekli?


MutluTEKİR

Aktif
Mesajlar
4,586
Konum
Karabük
Araç Markası
2010 Mazda3 125000km
Araç Renk ve Tip
Granit Gri - Sedan
  • Konuyu Başlatan Konuyu Başlatan
  • #67
Uzun bir zaman sonra tekrardan merhabalar.
Sağ aynamı çarpıp kırmaktan ötürü değişim gerekti. Ayna camı, ayna kapağı ve aynanın altındaki ayna gövdesi kapağı ile halledebilirdim ama ayna gövdesi alt kapağını hiçbir yerde bulamadığımdan ötürü tümden yan sanayi ayna aldım parçamania.com internet sitesi aracılığıyla, TST Otomotiv'den.

Çarşamba sabah siparişi geçtim, stoklarında olmasına rağmen ve perşembe aradığımda "cuma kesin kargolarız" demelerine rağmen cumartesi kargolandı ve ancak pazartesi akşam teslim edilebildi, pazartesi akşamı aynayı takabildim.

Aynanın sökülebilmesi için önce yan camın ucundaki trim parçasının sertçe çekilerek sökülmesi gerekiyor. Ardından 3 tane yıldız vida gözüküyor. Yalnız bunların alttaki 2 tanesinin çıkabilmesi için kapı panelini de indirmem gerekiyordu. Kapı panelini tutan 3 vida var. Kapı tutamacının üst plastik kapağını çıkarınca üstte ve altında 2 vida gözüküyor. Bir de kapı açma kolunun içindeki plastik kapağı çıkarınca 1 vida var. Gerisi hep klips. Artık bir kaç tane kırıldıysa da yenilersiniz, pahalı bir şey değil zaten.

Aynanın kapıya oturan gövde parçasının ucunda çatlak vardı, gövdeye orijinal vidalar büyük kaldığından montajı gelen ayna ile yapamadım. Bu nedenle 10 dakikalık iş bana 1.5 saate patladı. Ben de kapıya oturan parçayı orijinal olandan çıkararak kullandım. Bunun için kapıya oturan parça ile ayna gövdesinin ayrılması gerekiyor. Birbirini tutan 3 vidayı söktükten sonra soketin bağlı olduğu kabloyu dikkatlice çıkardım, ve orijinal aynanın gövdeye oturan parçasını yeni gelen ayna gövdesine yerleştirip vidaladım. Hazır eski kapıya oturan parçadaki contalar (süngerimsi) eskidiğinden, yenisinden dikkatlice çıkarıp eski orijinal parçaya yerleştirdim. Sonrasında orjinal parçanın vida ve yuvaları uyumlu olduğundan kolayca montajı yapıldı.

Kapağın iğrenç bir gri renkli astarı vardı. Onu elimdeki siyah astarla 4 kat boya atıp ardından parlak vernikle de parlattım ve ilk başta parlak siyah görünümlü güzel bir şey ortaya çıkmıştı, ama aynaya takınca arabada çok sırıttı. Zımparayla verniğini alıp son bir kat mat siyah boyayla spreylemeyi düşünüyorum. Belki ileride aracın renginde boyatırım.


Ekli dosyalar

  • DSC_0091.JPG
    80.8 KB · Görüntüleme: 59
  • DSC_0092.JPG
    76.1 KB · Görüntüleme: 59
  • DSC_0093.JPG
    90.3 KB · Görüntüleme: 58
  • DSC_0094.JPG
    97.5 KB · Görüntüleme: 57
  • DSC_0095.JPG
    36.6 KB · Görüntüleme: 58
  • DSC_0096.JPG
    42.8 KB · Görüntüleme: 56
  • DSC_0097.JPG
    33.9 KB · Görüntüleme: 57
  • DSC_0098.JPG
    52.4 KB · Görüntüleme: 57
  • DSC_0099.JPG
    31.5 KB · Görüntüleme: 59
  • DSC_0100.JPG
    44.5 KB · Görüntüleme: 55
  • DSC_0101.JPG
    44.3 KB · Görüntüleme: 65
  • DSC_0102.JPG
    60.7 KB · Görüntüleme: 57
  • DSC_0103.JPG
    80.4 KB · Görüntüleme: 57
  • DSC_0104.JPG
    50.7 KB · Görüntüleme: 56
  • DSC_0105.JPG
    53.9 KB · Görüntüleme: 55
  • DSC_0106.JPG
    48 KB · Görüntüleme: 55
  • DSC_0107.JPG
    43.8 KB · Görüntüleme: 53
  • DSC_0108.JPG
    121.5 KB · Görüntüleme: 55
  • DSC_0109.JPG
    95.7 KB · Görüntüleme: 56

kadir

Kıdemli Üye
Mesajlar
12,655
Konum
İstanbul
Araç Markası
Mazda 3 A/T İmp. 2012
Araç Renk ve Tip
Karamio-Sedan
guzel calisma keske sokmusken led calismasida yapsaydin.


MutluTEKİR

Aktif
Mesajlar
4,586
Konum
Karabük
Araç Markası
2010 Mazda3 125000km
Araç Renk ve Tip
Granit Gri - Sedan
  • Konuyu Başlatan Konuyu Başlatan
  • #69
guzel calisma keske sokmusken led calismasida yapsaydin.

Sağolasın Kadir. Ayna altı mı? Ayna altı için küçük ledim yok. Led şeritler var sadece. Sökmek kolay ya uğraşmak istediğimde yaparım. Şimdi led şeritler yerine çinden plaka şeklinde aldım daha ufak ve daha az göze batıyorlar, onları montelemem lazım. Mavi ambiyans ışığı geldi, o da bekliyor.


MutluTEKİR

Aktif
Mesajlar
4,586
Konum
Karabük
Araç Markası
2010 Mazda3 125000km
Araç Renk ve Tip
Granit Gri - Sedan
  • Konuyu Başlatan Konuyu Başlatan
  • #72


Kapı döşemesini söktükten sonra (nasıl sökülür için önceki sayfalara bakınız) karşımıza çıkan paneli tüm vidaları sökerek kolayca çıkartabiliriz. Ardından cam kaldırma motorunu çok ufak döndürerek yuvasından çıkarıyoruz. Motoru tutan ufacık 3 çentik. Döndürmeli şekilde giriyor ya da çıkıyor.

Bitüself su tutmayan yapısıyla titreşim ve su yalıtım malzemesi olarak kullanılıyor. Bitüself uygularkenki en önemli yapılması gereken şey, iyice bastırıp ziftin metale iyice yapışmasını sağlamak.


Ekli dosyalar

  • P_20170527_125144_vHDR_On.jpg
    128.1 KB · Görüntüleme: 38
  • P_20170527_125147_vHDR_On.jpg
    108.1 KB · Görüntüleme: 45
  • P_20170527_125153_vHDR_On.jpg
    64.2 KB · Görüntüleme: 34
  • P_20170527_144731_vHDR_On.jpg
    76.2 KB · Görüntüleme: 34
  • P_20170527_144909_vHDR_On.jpg
    150.6 KB · Görüntüleme: 34
  • P_20170527_163111_vHDR_On.jpg
    79.1 KB · Görüntüleme: 36
  • P_20170527_163112_vHDR_On.jpg
    95.1 KB · Görüntüleme: 32
Moderatörün son düzenlenenleri:

isa83

Katılımcı
Mesajlar
362
Konum
Ankara
Araç Markası
2012 Mazda 3
Araç Renk ve Tip
Beyaz - Hb
Ses izolasyonuna bir fark oldumu hocam;) başka araclarada yapiyorsaniz bende geleyim halledelim birlikte günahı neyse öderiz;)


MutluTEKİR

Aktif
Mesajlar
4,586
Konum
Karabük
Araç Markası
2010 Mazda3 125000km
Araç Renk ve Tip
Granit Gri - Sedan
  • Konuyu Başlatan Konuyu Başlatan
  • #74
Ses izolasyonuna bir fark oldumu hocam;) başka araclarada yapiyorsaniz bende geleyim halledelim birlikte günahı neyse öderiz;)

Ses için daha deneme imkanım olmadı hocam. Tek yolcu kapısı ile de bir değişiklik olmaz. Maksat tok kapanan kapı fetişizmini gerçekleştirmekti. :D
Valla oruç oruç 4.5 saatte ancak halledebildim. Parayla da olsa yapılmaz vallahi. Kendi aracımda denedikten sonra böyle işlere girmeyi düşünüyordum da bir tek kapı bile taban yalıtımını bir daha düşündürttü açıkçası. :D


isa83

Katılımcı
Mesajlar
362
Konum
Ankara
Araç Markası
2012 Mazda 3
Araç Renk ve Tip
Beyaz - Hb
Ses için daha deneme imkanım olmadı hocam. Tek yolcu kapısı ile de bir değişiklik olmaz. Maksat tok kapanan kapı fetişizmini gerçekleştirmekti. :D
Valla oruç oruç 4.5 saatte ancak halledebildim. Parayla da olsa yapılmaz vallahi. Kendi aracımda denedikten sonra böyle işlere girmeyi düşünüyordum da bir tek kapı bile taban yalıtımını bir daha düşündürttü açıkçası. :D
Bende sadece on arka davlumbazlari sokup icten bituself sonra yalıtım süngeri koyup takip altınada pütür düşünüyorum kapı içi kabin içi vs uğraşılmaz faydası olurmu bilemem çok zor olmadığı için öyle düşündüm


slymncmgz

Katılımcı
Mesajlar
974
Konum
Ankara
Araç Markası
Mazda3 2014 PowerSense
Araç Renk ve Tip
Kırmızı-Sedan
Bende sadece on arka davlumbazlari sokup icten bituself sonra yalıtım süngeri koyup takip altınada pütür düşünüyorum kapı içi kabin içi vs uğraşılmaz faydası olurmu bilemem çok zor olmadığı için öyle düşündüm

Davlumbazları sökmüşken çamurluklara da bitüself yapıştırın bari. Bir nebze daha titreşim azalmış olur.

Ben de bir kapalı garaj bulsam yapıcam da apartmanın kapı önünde olmuyor böyle işler :(


MutluTEKİR

Aktif
Mesajlar
4,586
Konum
Karabük
Araç Markası
2010 Mazda3 125000km
Araç Renk ve Tip
Granit Gri - Sedan
  • Konuyu Başlatan Konuyu Başlatan
  • #77
Bende sadece on arka davlumbazlari sokup icten bituself sonra yalıtım süngeri koyup takip altınada pütür düşünüyorum kapı içi kabin içi vs uğraşılmaz faydası olurmu bilemem çok zor olmadığı için öyle düşündüm

Kesinlikle olur. Ama maksat yol sesini kesmekse süngerden çok ağır ses yalıtım bariyeri kullanmak gerekli. Bitüself sonrası bariyeri yapıştırırsan yol sesine baya etkili olur. Davlumbazın dışa bakan tarafına bitüself, lastiğe bakan iç tarafına da kauçuk tarzı su tutmayan bir şey ile kaplanırsa (vida, pul, somun ile garantiye alıp) çakıl ses büyük miktarda kesilir.


slymncmgz

Katılımcı
Mesajlar
974
Konum
Ankara
Araç Markası
Mazda3 2014 PowerSense
Araç Renk ve Tip
Kırmızı-Sedan
Kesinlikle olur. Ama maksat yol sesini kesmekse süngerden çok ağır ses yalıtım bariyeri kullanmak gerekli. Bitüself sonrası bariyeri yapıştırırsan baya etkili olur. Davlumbazın dışa bakan tarafına bitüself, lastiğe bakan iç tarafına da kauçuk tarzı su tutmayan bir şey ile kaplanırsa (vida, pul, somun ile garantiye alıp) yol sesi büyük miktarda kesilir.

Koçtaş'larda mastercare marka farklı kalınlıklarda sudan etkilenmeyen yalıtım süngeri satılıyor. Fiyatı da uygundu :)


kadir

Kıdemli Üye
Mesajlar
12,655
Konum
İstanbul
Araç Markası
Mazda 3 A/T İmp. 2012
Araç Renk ve Tip
Karamio-Sedan
Davlumbazları sökmüşken çamurluklara da bitüself yapıştırın bari. Bir nebze daha titreşim azalmış olur.

Ben de bir kapalı garaj bulsam yapıcam da apartmanın kapı önünde olmuyor böyle işler :(
Biz caddede yapiyoruz tek sikinti catalda firikik vermek onuda korse ile cozduk ;)
